Виброанализатор для экспресс вибродиагностики промышленного оборудования CSI 2140
Анализ вибраций по четырем каналам с помощью анализатора

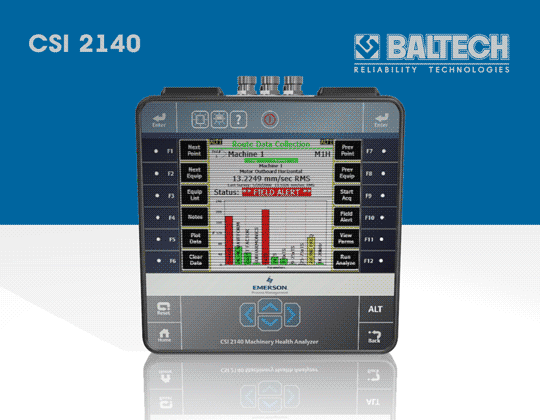

Виброанализатор CSI 2140 это новый прорыв в мировой вибродиагностике промышленного оборудования.
Эффективность и быстрота вибродиагностики:
- Позволяет быстрее проходить маршрут с большей результативностью сбора данных
- Обеспечивает простоту динамических испытаний
Расширенные возможности виброанализатора:
- Функции расширенной диагностики неисправностей позволяют выявлять скрытые проблемы
- Позволяет точно определять внешние источники вибрации
- Позволяет следить за запуском высокоскоростных машин (например, турбин) по траекториям двух подшипников скольжения
- Виброанализатор CSI 2140 способен регистрировать циклы работы машинного оборудования или процессов и представлять данные по четырем каналам в виде временных диаграмм
- Использует модальный анализ ODS для анимационного представления работы оборудования с целью выявления структурных проблем
Анализатор технического состояния машинного оборудования CSI 2140 упрощает и повышает эффективность сбора и расширенного анализа данных при проведении вибродиагностики и виброконтроля.
Назначение
Время часто является критическим фактором при выполнении анализа вибраций оборудования по заданному маршруту. Когда требуется проверять тысячи единиц оборудования – это большая и сложная задача. На учебных ежемесячных курсах ПУ-201 «Надежность подшипниковых узлов» рассматриваются вопросы, как правильно организовать деятельность отдела вибродиагностики с помощью высокоскоростного 4-х канального виброанализатора CSI 2140 с минимальным штатом специалистов. Помимо обследований по маршрутам обслуживающий персонал часто выполняет определенные задачи расширенной вибродиагностики, такие как оценка когерентности сигналов, испытания разгон/выбег, модальный анализ, взаимный корреляционный анализ и структурный анализ. Все это делается для определения технического состояния машинного оборудования и выявления развивающихся проблем.
Для анализа вибраций по маршрутам с помощью одно-, двух-, и даже некоторых четырехканальных анализаторов требуется несколько раз помещать датчики на каждом подшипнике. И это только для того, чтобы выполнить измерения по нескольким направлениям. Это объемная работа, особенно если требуется обследовать тысячи единиц оборудования.
Не тратьте на сбор данных время, которое может потребоваться для решения более важных задач.
Превратите процедуру вибродиагностики в более быстрый и эффективный процесс, позволяющий получать ценную информацию для поиска неисправностей и устранения проблем на новом уровне. Находите источники самых сложных проблем оборудования. Компания BALTECH рекомендует использовать для виброконтроля и анализа вибрации передовые запатентованные технологии.
Используйте запатентованные акселерометры с тремя осями чувствительности и встроенным магнитом для сбора данных о вибрации по трем направлениям одновременно. Эти данные, в сочетании с данными PeakVue анализа, позволяют на самых ранних этапах выявлять развитие дефектов подшипников и зубчатых зацеплений.
Снижение времени сбора данных для каждой единицы машинного оборудования
Возможности анализатора CSI 2140 по четырехканальному сбору данных позволяют не только существенно сократить время работы персонала, выполняющего эти процедуры, но также охватить больше единиц оборудования предприятия. Согласно концепции Reliability technologies (Технологии надежности), разработанной компанией BALTECH, необходимо чаще проводить виброконтроль и вибромониторинг.
Используя трехосевой акселерометр со встроенным магнитом, можно одновременно измерить горизонтальную, вертикальную и осевую вибрацию, установив датчик на подшипник машины один раз. Для сравнения, при обычном методе сбора данных, датчик требуется устанавливать на каждый подшипник в трех местах. Кроме этого, сбор данных с помощью функции PeakVue позволяет определять износ подшипников. Скорость сбора данных нового прибора на 30% выше, чем у CSI 2130, и даже еще больше, в сравнении с другими анализаторами вибраций. Такой подход позволяет снизить общее время сбора данных для одной единицы оборудования более чем на 50%.
Обслуживающий персонал может обследовать большее количество машин или посвятить себя выполнению более важных задач, например, диагностике и анализу. Для вибромониторинга вспомогательного оборудования мы рекомендуем использовать простые и недорогие виброметры BALTECH VP-3410.
Большая эффективность контроля подшипников скольжения
Для построения орбит требуются измерения по двум взаимно перпендикулярным осям для каждого подшипника скольжения. При работе с двухканальным анализатором это означает возможность получения только одной орбиты за раз. Четырехканальный анализатор CSI 2140 позволяет одновременно собирать данные сразу с двух подшипников скольжения, что позволяет точнее и результативнее выявлять проблемы. С виброанализатором CSI 2140 вы оперативно определите проблему повышенных колебаний механизма.
Анализатор CSI 2140 упрощает процесс построения и анализа орбит. Он позволяет просматривать две орбиты по разные стороны муфты или две орбиты с движением осей обоих подшипников скольжения вала турбины, вентилятора и другого производственного оборудования. Прибор позволяет определять движение центра вала в подшипнике и выявлять такие проблемы, как задевания, масляный вихрь или хлыст.
Входной адаптер виброанализатора CSI 2140 позволяет выполнять четырехканальные измерения при запуске турбоагрегатов. По этим данным можно строить орбиты, позволяющие определять любые механические состояния, например, автоколебания, которые могут привести к повреждению оборудования. Четыре параллельно выполняемые датчиком измерения позволяют строить две орбиты (графики траекторий в полярных координатах), позволяющие выявлять такие проблемы подшипников скольжения, как масляный вихрь или масляный хлыст. Эта информация позволяет выявлять проблемы оборудования и решать вопросы о безопасности запуска турбины.
Наблюдение за траекториями движения двух орбит центра вала, находящегося в подшипнике скольжения, позволяет выполнить безопасный пуск. Данная задача актуальна для критичного (основного) оборудования: турбины, компрессоры, воздуходувки.
Упрощение структурного анализа с помощью функции анимационного представления данных ODS
Функция модального анализа ODS (Operational Deflection Shape – формы собственных рабочих колебаний) формирует визуальное представление движения машины по измеряемым значениям вибрации. Это позволяет определять основные причины проблем, так как анимация показывает, как двигаются элементы оборудования в процессе работы. С помощью функции ODS виброконтроль и анализ вибрации становится понятным даже неспециалистам.
При работе с двухканальными анализаторами и акселерометрами с одной измерительной осью, измерения могут быть затруднены и занимать много времени. Это связано с тем, что для выполнения измерений в каждом месте проверки датчик необходимо последовательно устанавливать в трех положениях (направлениях).
Четыре канала сбора данных анализатора CSI 2140 и трехосевой акселерометр со встроенным магнитом упрощает процесс сбора данных собственных рабочих колебаний (ODS) и позволяет снизить время их проверки на 66% в сравнении с другими анализаторами.
Анализатор CSI 2140 использует данные для анимационного представления схем проводки, демонстрирующих движение элементов оборудования, что помогает определять основные причины хронических или комплексных проблем машинного оборудования.
Простота определения фазы
Используемый с анализатором CSI 2140 тахометр обеспечивает эффективный способ измерения колебаний нескольких подшипников и отражает соответствующие данные о фазах колебаний. Эти данные можно использовать для определения нескольких типов состояния оборудования, например, несоосность, проблемы основания и т. п. Для измерений требуется просто установить датчики на подшипники (до четырех) и нажать кнопку ввода. Нажатие одной кнопки анализатора позволяет получить данные о фазах всех четырех измеряемых колебаний оборудования.
Анализатор CSI 2140 позволяет собирать данные о вибрациях одновременно по четырем каналам ПЛЮС данные о фазах колебаний для этих каналов. При работе с некоторыми предлагаемыми на рынке четырехканальными анализаторами данные о фазах колебаний можно собирать за счет отказа от каналов сбора данных.
Простота модальных испытаний
Измерения по трем осям при модальных испытаниях позволяют получить полный набор данных, необходимых для определения резонансных колебаний оборудования. Традиционно для этого требуется выполнить три отдельных последовательных измерения при наличии ударного возбуждения в каждом случае. Четырехканальный же вариант позволяет одновременно измерить динамическое воздействие и все измерения в трех направлениях одновременно. В результате можно быстро завершить модальные испытания и без труда выполнить анализ резонансов.
Выделение источника вибрации за одно действие
Что является источником вибраций? Электродвигатель, к которому присоединен датчик, или что-то другое? Может быть, электродвигатель, находящийся справа? Четырехканальный анализатор позволяет выполнять измерения когерентности одновременно четырьмя датчиками, а не перемещать два датчика с одной машины на другую, выполняя измерения последовательно.
Акселерометр с тремя осями чувствительности позволяет одновременно и в одном месте собирать данные в вертикальном, горизонтальном и осевом направлениях.
Комплект принадлежностей четырехканального анализатора CSI 2140 раскрывает все его возможности
Комплект принадлежностей включает все необходимое для раскрытия полных возможностей четырехканального анализатора CSI 2140. Для одновременного четырехканального сбора данных с датчиков виброускорения с подшипников качения или вольтовых сигналов с датчиков виброперемещения с подшипников скольжения достаточно перевернуть адаптер и использовать его надлежащую сторону. Способ установки адаптера прост. Для его фиксации использованы простые защелки по бокам анализатора. Комплект включает четырехканальный входной адаптер, кабели, акселерометры и магниты, необходимые для выполнения большинства исследований с использованием четырех каналов. Виброанализатор CSI 2140 это революция в вибродиагностике, виброконтроле и вибромониторинге. Анализ вибрации с помощью 4-х канального анализатора сэкономит вам большую часть ремонтного бюджета. Приглашаем в BALTECH.
Четырехканальный адаптер легко фиксируется защелками с любой стороны анализатора. Поверх крепления адаптера фиксируется плечевой ремень.
С одной стороны адаптера находятся входы акселерометра, а с другой – входы напряжения.
Включенные в комплект кабели-разветвители также могут использоваться для одновременного сбора данных по четырем каналам.
