Методы балансировки
Статический или динамический начальный дисбаланс ротора уравновешивают с помощью различных методов балансировки, которые классифицируют:
- по типу роторов: жестких, квазижестких, гибких;
- по месту проведения балансировки: на станках или стендах или в собственных опорах;
- по частоте вращения ротора: без вращения (статическая балансировка), низко- и высокочастотная динамическая балансировка;
- по числу плоскостей коррекции;
- по измеряемой физической величине (параметру): амплитуде и фазе вибрации, виброскорости, виброускорения и др.;
- по способу корректировки масс: установке, съему, перемещению корректирующих масс;
- по способу определения зависимости дисбалансов от измеряемых параметров: экспериментальному, расчетному, экспериментально-расчетному.
Статические методы балансировки с помощью различных механических или электромеханических приспособлений сегодня уже относятся к разряду архаичных, особенно на фоне на порядок более точных, простых и быстрых методов динамической балансировки. По этой причине рассмотрим более подробно только применимость тех или иных методов динамической балансировки в зависимости от существующих условий.
В первую очередь рассмотрим динамические методы балансировки жестких и квазижестких роторов, в качестве которых можно рассматривать роторы большинства технологического оборудования (насосов, дымососов, вентиляторов и т.д), вращающиеся на скоростях, значительно меньших частоты первого резонанса. Балансировка таких роторов проводится методами, рекомендуемыми ГОСТ ИСО 1940-1. В случае гибких роторов рекомендуется применять методы балансировки по ГОСТ 31320.
Табл.1
Как можно видеть из таблицы 1, ротор, рассматриваемый ранее как жесткий, с увеличением частоты вращения начинает проявлять качества гибкого ротора и должен быть уравновешен одним из методов балансировки, рекомендуемым ГОСТ 31320:
- Метод балансировки А – Одноплоскостная балансировка
вариант реализации: в собственных опорах приборами «ПРОТОН-Баланс-II» и BALTECH VP-3470 - Метод балансировки В – Двухплоскостная балансировка

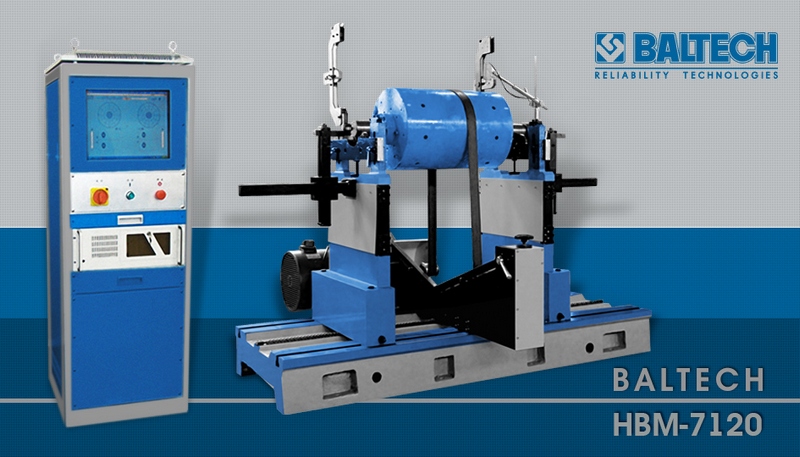

вариант реализации: на горизонтальном балансировочном станке BALTECH HBM-7100 - Метод балансировки С – Балансировка отдельных узлов перед сборкой
вариант реализации: на специальном балансировочном станке BALTECH SBM-7400 - Метод балансировки D – Последующая балансировка при контроле начального дисбаланса
вариант реализации: в собственных опорах приборами «ПРОТОН-Баланс-II» и BALTECH VP-3470; - Метод балансировки Е – Балансировка на этапах сборки
вариант реализации: на специальном балансировочном станке BALTECH SBM-7400 или горизонтальном станке BALTECH HBM-7100, в зависимости от геометрии ротора; - Метод балансировки F – Балансировка в оптимальных плоскостях
вариант реализации: на специальном балансировочном станке BALTECH SBM-7300; - Метод балансировки G – Балансировка на нескольких скоростях вращения
вариант реализации: на горизонтальном балансировочном станке серии BALTECH HBM-7100 с применением программы BALTECH Balance; - Метод балансировки Н – Балансировка на рабочей скорости
вариант реализации: в собственных опорах приборами «ПРОТОН-Баланс-II» и BALTECH VP-3470 или на горизонтальном балансировочном станке серии BALTECH HBM-7100; - Метод балансировки I – Балансировка на фиксированной скорости
вариант реализации: на специальном балансировочном станке BALTECH SBM-7300 или горизонтальном станке BALTECH HBM-7100, в зависимости от геометрии ротора.
Можно видеть, что с помощью балансировочных станков и приборов BALTECH можно реализовать любой метод балансировки роторов любой конфигурации и типа. Обучиться выбору оптимального метода балансировки применительно к существующим условиям можно на курсе ТОР-102 «Динамическая балансировка» в Учебном центре компании Балтех.
