Динамическая балансировка
Динамическая неуравновешенность ротора характеризуется наличием как статической, так и моментной неуравновешенности, когда отличны от нуля и главный вектор дисбалансов (D) и главный момент дисбалансов (M):D≠0 и M≠0
При динамической неуравновешенности ротора ось его вращения и одна из главных осей инерции либо пересекаются вне центра масс, либо перекрещиваются в пространстве.
Устранение динамической неуравновешенности ротора производится методами динамической балансировки, при которых одновременно уменьшаются статическая и моментная неуравновешенности ротора. На практике, динамическая балансировка представляет собой процесс проверки распределения масс вращающегося ротора и , при наличии дисбалансов, изменение этого распределения с помощью корректирующих масс до достижения допустимого значения дисбаланса.
Выбор того или иного метода динамической балансировки, в первую очередь, определяется типом ротора – жестким или гибким. Если ротор при вращении не изгибается и ведет себя как абсолютно твердое тело, совершая лишь перемещения, обусловленные только колебаниями подшипникового узла, то такой ротор называется жестким. На самом же деле в любом реально существующем роторе всегда присутствуют динамические изгибные деформации, обусловленные распределением дисбалансов по длине ротора. Но если эти деформации пренебрежимо малы по сравнению с перемещениями, характерными для жестких роторов, и находятся в пределах допусков на всех частотах вращения ротора, то такой ротор рассматривается как жесткий. Важно отметить, что с увеличением скорости вращения и уменьшения значения допустимого дисбаланса, ротор, рассматриваемый ранее как жесткий, начинает проявлять свойства гибкого ротора и требует изменения в выборе метода балансировки.
Балансировка жестких роторов проводится методами, регламентируемыми ГОСТ ИСО 1940-1, а гибких роторов – ГОСТ 31320. Выбор того или иного метода определяется конфигурацией ротора и его частотой вращения.

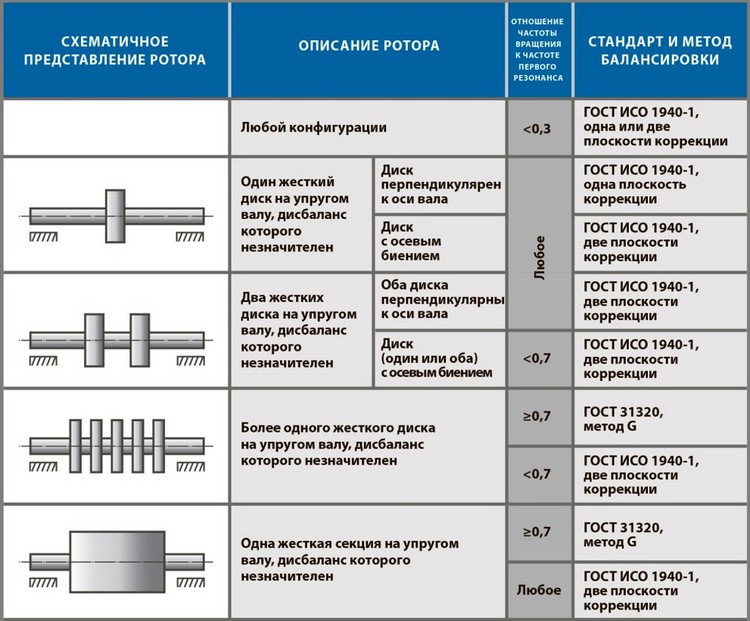

Табл.1
Роторы большинства известных машин на рабочих частотах вращения можно рассматривать как жесткие и применять к ним методы динамической балансировки, регламентируемые ГОСТ ИСО 1940-1. Данные методы предусматривают устранение главного вектора дисбалансов– установкой корректирующей массы в одной плоскости коррекции, и устранение главного момента дисбалансов– распределением масс в двух плоскостях коррекции.

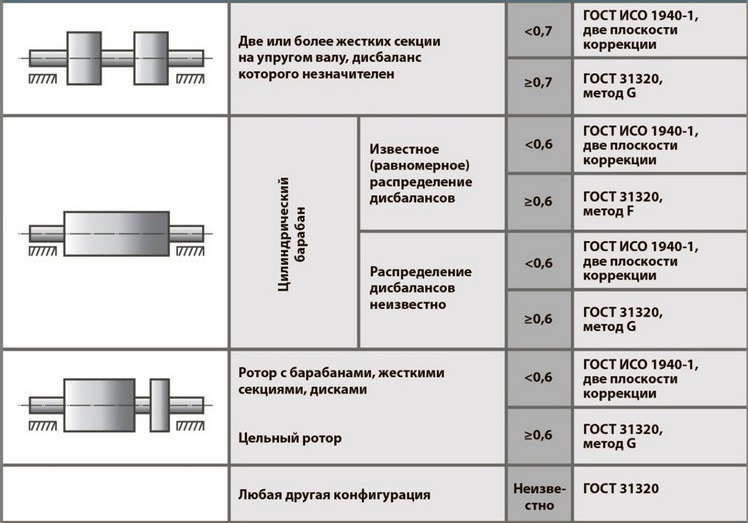

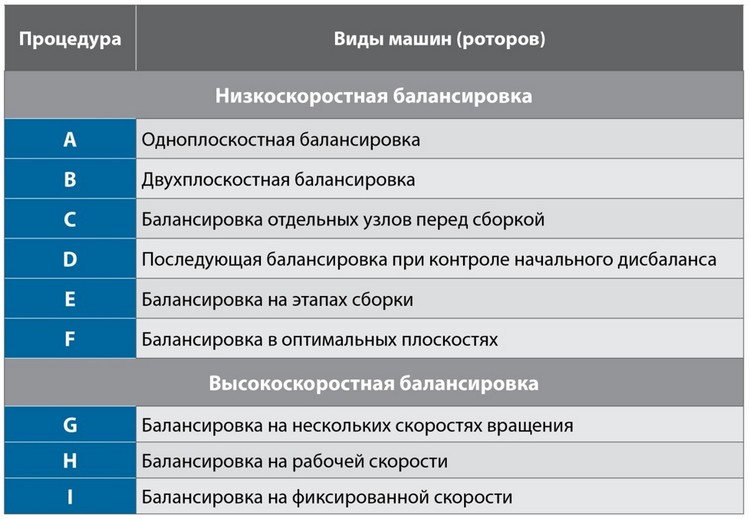

Что касается ГОСТ 31320, то как можно видеть из табл.1, он предусматривает несколько методов динамической балансировки:
Современные методы динамической балансировки основаны на пропорциональности амплитуды и фазы вибрации действующему дисбалансу. Иными словами, измеряя вибрационные характеристики вращающегося ротора, можно точно определить величину и место установки корректирующих масс в выбранных плоскостях коррекции. Проиллюстрируем это на примере мобильного прибора- балансировщика BALTECH VP-3470 от компании «Балтех», который позволяет проводить динамическую балансировку в собственных опорах большинства роторных механизмов: дымососов, градирен, турбин, компрессоров, электродвигателей и т.д. Процедура балансировки прибором BALTECH VP-3470 занимает чуть более получаса и включает всего три этапа:
- Определение исходной вибрации и фазы вибрации.
- Установка пробного груза известной массы и получение данных по массе корректирующего груза и углу его установки.
- Установка корректирующего груза и проведение контрольного замера уровня вибрации.
Балансировщик BALTECH VP-3470 позволяет проводить балансировку в 1-4-х плоскостях по 16 точкам контроля и комплектуется программным обеспечением BALTECH Expert, в котором сохраняются все тренды, протоколы и отчеты.
Комплект BALTECH VP-3470 является не единственным переносным прибором- балансировщиком компании «Балтех». Вместе с ним компания предлагает прибор ПРОТОН-Баланс-II и балансировочную систему на базе виброанализатора CSI 2140, а также программу (калькулятор) балансировки BALTECH-Balance.

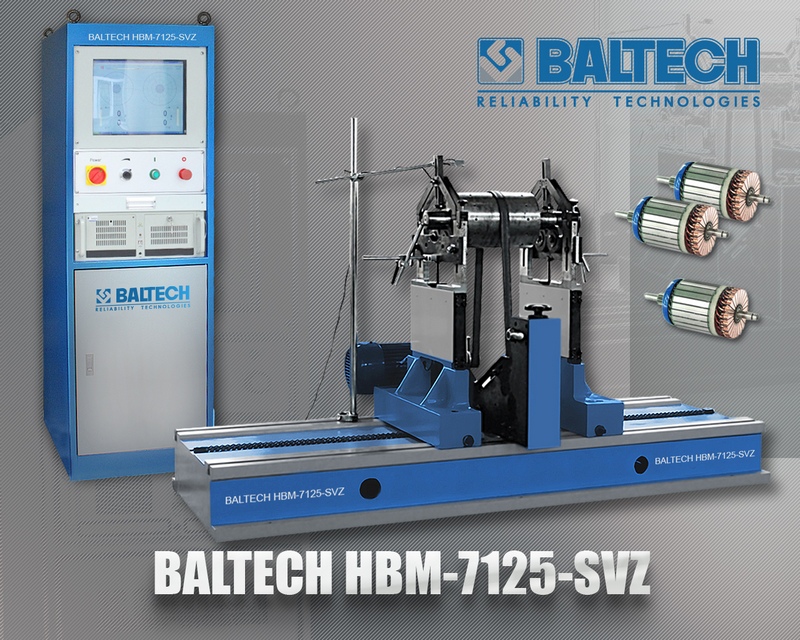

Помимо вышеназванных приборов для балансировки в собственных опорах, компания «Балтех» производит широкую линейку горизонтальных, вертикальных и автоматических балансировочных станков, позволяющих отбалансировать роторы самых разных конфигураций и веса.
Балансировочные станки «Балтех» отличает высокая конструктивная прочность, полностью автоматизированная обработка результатов измерений, высокая точность балансировки – до 0.5 г*мм/кг.
Современные балансировочные приборы и станки «Балтех» подразумевают наличие профессиональных навыков по обращению с ними. Учитывая это, в Учебном центре компании «Балтех» регулярно проводится Курс ТОР-102 «Динамическая балансировка» по профессиональной подготовке технических специалистов к работе на станках и приборах «Балтех».
