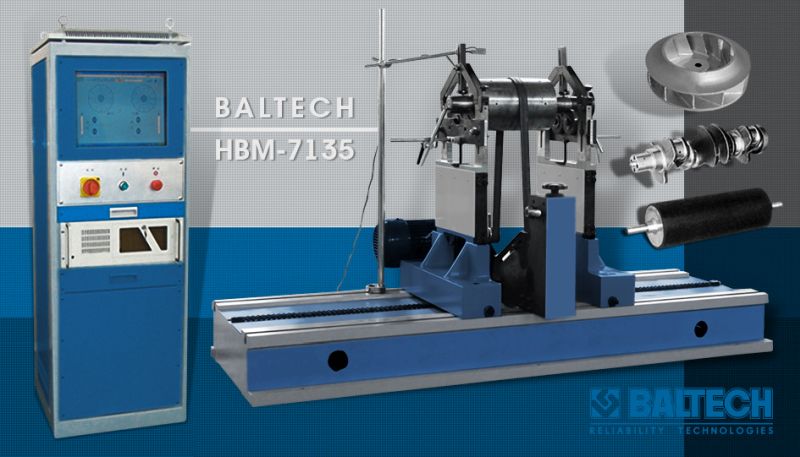

Балансировка механизмов
Балансировку механизмов по месту их установки проводят с помощью приборов для балансировки «ПРОТОН-Баланс-II» или BALTECH VP-3470. Принцип действия этих приборов основан на измерении амплитуды и фазы вибрации в выбранных точках контроля на рабочей частоте вращения ротора механизма. Процедура балансировки механизма включает следующие этапы:
- Подготовительные работы, связанные с установкой датчиков вибрации и тахометра (для контроля частоты оборотов).
- Ввод в программу геометрических параметров ротора, запуск ротора и измерение исходного уровня вибрации на рабочей частоте вращения ротора.
- Установка пробного груза, рассчитываемого по формуле:
где: Р - вес ротора, кг; А - уровень вибрации в точке, выбранной для балансировки, мм/с; R - радиус, на котором будут устанавливаться груза в балансировочной плоскости, см; N - обороты ротора, об/мин.
- Измерение уровня вибрации с пробным грузом и получение результатов по величине и углу установки уравновешиваемой массы.
- Установка уравновешиваемой массы.
- Проведение контрольного пуска.
Рассмотренная процедура балансировки механизма относится к одной плоскости коррекции, а в случае многоплоскостной балансировки механизма выбирают один из двух алгоритмов действий:
- Алгоритм №1: уравновешивают ротор в первой плоскости и переходят ко второй, считая исходным состояние с закрепленным грузом в первой плоскости. Далее переходят к третьей плоскости, считая исходным состояние с грузом во второй плоскости. Процедуру повторяют до тех пор, пока не будет достигнут приемлемый уровень вибрации.
- Алгоритм №2: последовательно проводят пуски с пробными массами в каждой плоскости, а затем за один раз рассчитывается система уравновешиваемых масс сразу для всех плоскостей.
Все изложенное выше, по умолчанию, относится к механизмам, роторы которых вращаются на одной рабочей скорости и балансировка механизмов проводится именно на этой скорости. А как проводить балансировку механизма с несколькими рабочими скоростями вращения? Здесь нужно понимать, что балансировкой на одних оборотах невозможно оптимально снизить уровни вибрации во всем диапазоне рабочих частот механизма, поэтому при выборе оборотов для балансировки необходимо руководствоваться правилами, приведенными здесь.
Со всеми тонкостями балансировки механизмов вы можете ознакомиться на курсе ТОР-102 «Динамическая балансировка механизмов» в Учебном центре «БАЛТЕХ».
