Балансировка валов
Вал – деталь машин и механизмов, предназначенная для передачи крутящего момента вдоль его продольной оси. Наиболее часто встречаются валы в сборе с установленными на них рабочими колесами, шкивами, звездочками и др.Как и любая другая механическая деталь, вал может быть неправильно установлен в подшипниковые опоры, иметь неоднородности в плотности материала, нарушения в геометрии изготовления и недостаточно точную посадку вращающихся вместе с ним деталей и др. В результате действия вышеназванных причин, во вращающемся валу появляются неуравновешенные массы, вызывающие низкочастотные вибрации вала. Эти вибрации могут быть настолько значительными, что могут привести к изгибу вала и полному разрушению подшипниковых узлов и других деталей машины. Вот почему так важно уравновесить влияние неуравновешенных масс проведением процедуры балансировки вала.
Ранее мы уже рассматривали виды неуравновешенности ротора и соответствующие им виды балансировки – статическую и динамическую. Было отмечено, что точность динамической балансировки на порядок выше точности статической балансировки, и что для роторов, чей диаметр значительно больше длины (шкивы, рабочие колеса, звездочки), можно ограничиться проведением только статической балансировки.
Применительно к случаю валов в сборе (например, вал с рабочим колесом) в большинстве случаев можно ограничиться статической балансировкой рабочего колеса и динамической балансировкой вала в сборе на станке и/или в собственных опорах. На самом же деле, идеально сбалансированный вал в сборе – это вал с отдельно отбалансированными деталями, затем отбалансированный в сборе на станке, и окончательно отбалансированный в собственных опорах.
Как показывает статистика компании «БАЛТЕХ» – признанного эксперта в области балансировки, – надлежащая балансировка валов вращающихся машин на 23%-100% увеличивает срок службы крыльчаток и рабочих колес, а также на 10%-25% повышает их полезную мощность.
Балансировку валов в собственных опорах необходимо доверить специалистам технического сервиса «БАЛТЕХ», вооруженным самым современным инструментарием балансировки – мобильными комплектами «ПРОТОН-Баланс-II» и BALTECH VP-3470 и программы многоплоскостной балансировки BALTECH-Balance.

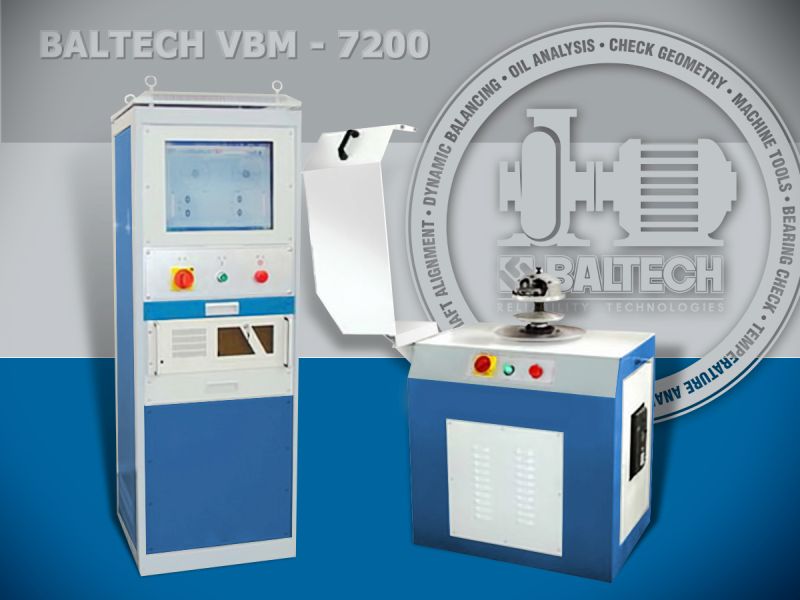

Главное же производственное направление компании «БАЛТЕХ» – производство современных дорезонансных станков горизонтального, вертикального и автоматического типа для роторов самых различных конфигураций, веса и габаритов. Рассмотрим более подробно возможности балансировочных станков «БАЛТЕХ» на примере вертикального балансировочного станка серии BALTECH VBM-7200.
Балансировочные станки серии BALTECH VBM-7200 предназначены для одноплоскостной или двухплоскостной балансировки валов и деталей (рабочих колес, шкивов, дисков и др.) без шеек вала. Применительно к нашему случаю балансировки валов, на данных станках также проводят балансировку режущего инструмента и патронов.
Процедура балансировки вала занимает всего несколько минут и включает в себя:
- Ввод геометрических параметров балансируемого вала;
- Запуск балансируемого вала во вращение и снятие автоматически рассчитанных данных по величине и углу установки корректирующей массы.
- Установку/снятие корректирующей массы.
Особо отметим, что высокая скорость и точность измерений достигается за счет использования программы BALTECH-Balance, стандартные функциональные возможности которой позволяют проводить многоплоскостную (до 4-х плоскостей) и многоточечную (до 16 точек) балансировку с приборами измерения амплитуды и фазы вибрации любых производителей.
Чтобы получить глубокие теоретические знания и профессионально овладеть навыками работы с балансировочными станками и приборами «БАЛТЕХ», рекомендуем вам записаться на ближайший Курс ТОР-102 «Динамическая балансировка» в Учебном центре компании БАЛТЕХ .
